一種轉輪除濕機余熱回收裝置的制作方法

　　本實用新型涉及轉輪除濕機余熱回收技術領域，具體為一種轉輪除濕機余熱回收裝置。

　　背景技術：

　　除濕機采用最先進最成熟技術，效率高，除濕量大，其性能遠高于其他國產或進口組裝機。1、通過直接物理吸附處理除去濕氣。無論周圍環境如何，它都可控制相對濕度(RH)低達1%，并且可提供80M3/H-M3/H標準容量的除濕機系統；2、轉輪邊緣獨家采用鋼圈法蘭固定,轉輪強度遠高于國內外同類產品；3、不同型號機組配備有不同型號的除濕轉輪，保證通過轉輪風速的均一，從而保證各型號機組在不同工況下的額定除濕量與出口余壓；4、由于使用專利性能的硅膠或分子篩干燥劑，具有優異的選擇吸附性能,能夠選擇性吸附水分子;而排出粉塵等雜質，因此不易堵塞；5、控制系統采用PLC控制，具有良好的操作界面?？蓴?shù)字化顯示各種重要溫度，并可突出顯示各主要部件運行狀態。遇到故障時，可自動診斷，并指示故障種類。

　　現有技術中的轉輪除濕機通常是將再生熱空氣排往大氣，這種方式明顯浪費了能源，不但成本高，而且不符合環保需求。

　　技術實現要素：

　　本實用新型的目的在于提供一種轉輪除濕機余熱回收裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種轉輪除濕機余熱回收裝置，包括一級除濕轉輪、二級除濕轉輪和余熱回收器，所述一級除濕轉輪除濕區進風側設置潮濕空氣入風過濾網，出風側通過第一管道連接處理風機入風口，所述處理風機出風口通過第二管道連接二級除濕轉輪除濕區進風側，所述二級除濕轉輪除濕區出風側通過第三管道連接加熱器，所述加熱器通過第四管道連接再生風機，所述再生風機通過第五管道連接二級除濕轉輪再生區進風側，所述二級除濕轉輪再生區出風側與一級除濕轉輪再生區進風側設置余熱回收器，所述一級除濕轉輪再生區出風側連通出風管。

　　優選的，所述余熱回收器主要由殼體、換熱管道構成，所述殼體的外壁上貫穿設置有熱空氣進口、冷空氣出口、冷水進口以及熱水出口，所述熱空氣進口與二級除濕轉輪再生區通過管道相連，且換熱管道連接在熱空氣進口和冷空氣出口之間，所述換熱管道采用S形結構。

　　優選的，所述一級除濕轉輪、二級除濕轉輪結構完全一致，包括轉輪本體，所述轉輪本體內設有芯筒，在所述芯筒外部設有輪芯外箍，在所述輪芯外箍與芯筒之間設有吸附組件，所述吸附組件由上表層、下表層和中間層組成，所述中間層呈波浪狀設置在上表層和下表層之間，所述中間層包括負離子過濾膜、Heap濾膜與活性炭濾膜，所述Heap濾膜設置在負離子過濾膜與活性炭濾膜之間。

　　優選的，所述潮濕空氣入風過濾網采用碳纖維過濾網。

　　與現有技術相比，本實用新型的有益效果是：

　?。?）本實用新型結構原理簡單，采用兩組除濕轉輪能夠?qū)崿F(xiàn)對潮濕空氣的吸濕；采用的余熱回收器能有效利用二級除濕轉輪再生區排出的熱空氣中含有的熱能，將其用于加熱生活用水，從而達到節約能源、降低熱水成本和生活成本的目的。

　?。?）本實用新型采用的除濕轉輪能夠?qū)崿F(xiàn)高效率吸濕，且采用的硅膠片材料具有吸附性能高、熱穩定性好、化學性質穩定、有較高的機械強度的優點，能夠延長轉輪的使用壽命；本實用新型的除濕轉輪可以滿足不同環境及各種應用領域的除濕要求。

　　附圖說明

　　圖1為本實用新型整體結構示意圖；

　　圖2為本實用新型余熱回收器結構示意圖；

　　圖3為本實用新型除濕轉輪結構示意圖。

　　具體實施方式

　　下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

　　請參閱圖1-3，本實用新型提供一種技術方案：一種轉輪除濕機余熱回收裝置，包括一級除濕轉輪1、二級除濕轉輪2和余熱回收器3，所述一級除濕轉輪1除濕區進風側設置潮濕空氣入風過濾網4，潮濕空氣入風過濾網4采用碳纖維過濾網；出風側通過第一管道5連接處理風機6入風口，所述處理風機6出風口通過第二管道7連接二級除濕轉輪2除濕區進風側，所述二級除濕轉輪2除濕區出風側通過第三管道8連接加熱器9，所述加熱器9通過第四管道10連接再生風機11，所述再生風機11通過第五管道12連接二級除濕轉輪2再生區進風側，所述二級除濕轉輪2再生區出風側與一級除濕轉輪1再生區進風側設置余熱回收器3，所述一級除濕轉輪1再生區出風側連通出風管13。

　　本實用新型中，余熱回收器3主要由殼體14、換熱管道15構成，所述殼體14的外壁上貫穿設置有熱空氣進口16、冷空氣出口17、冷水進口18以及熱水出口19，所述熱空氣進口16與二級除濕轉輪2再生區通過管道相連，且換熱管道15連接在熱空氣進口16和冷空氣出口17之間，所述換熱管道15采用S形結構。

　　本實用新型結構原理簡單，采用兩組除濕轉輪能夠?qū)崿F(xiàn)對潮濕空氣的吸濕；采用的余熱回收器能有效利用二級除濕轉輪再生區排出的熱空氣中含有的熱能，將其用于加熱生活用水，從而達到節約能源、降低熱水成本和生活成本的目的。

　　本實用新型中，一級除濕轉輪1、二級除濕轉輪2結構完全一致，包括轉輪本體20，所述轉輪本體20內設有芯筒21，在所述芯筒21外部設有輪芯外箍22，在所述輪芯外箍22與芯筒21之間設有吸附組件23，所述吸附組件23由上表層24、下表層25和中間層26組成，所述中間層26呈波浪狀設置在上表層24和下表層25之間，所述中間層26包括負離子過濾膜27、Heap濾膜28與活性炭濾膜29，所述Heap濾膜28設置在負離子過濾膜27與活性炭濾膜29之間。本實用新型采用的除濕轉輪能夠?qū)崿F(xiàn)高效率吸濕，且采用的硅膠片材料具有吸附性能高、熱穩定性好、化學性質穩定、有較高的機械強度的優點，能夠延長轉輪的使用壽命；本實用新型的除濕轉輪可以滿足不同環境及各種應用領域的除濕要求。

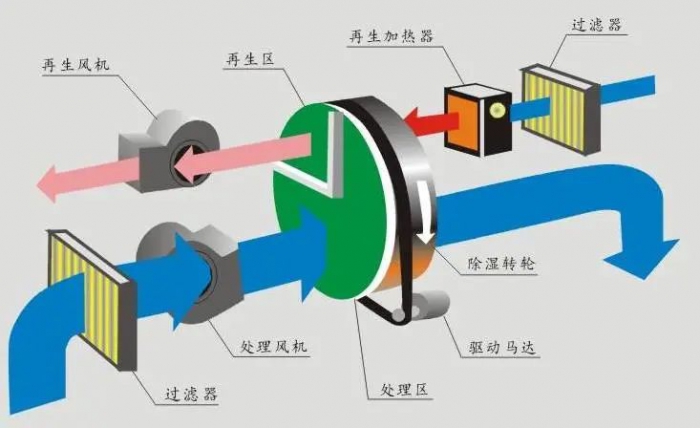

　　工作原理：潮濕空氣通過潮濕空氣入風過濾網過濾后從一級除濕轉輪除濕區入風側進入除濕轉輪，從出風側送出并通過處理風機送入二級除濕轉輪除濕區入風側；二級除濕轉輪除濕區出風側將除濕后的空氣送入加熱器進行加熱，之后通過再生風機將熱空氣從二級除濕轉輪再生區入風側送入；二級除濕轉輪再生區出風側將熱空氣送入余熱回收器；通過冷水進口向余熱回收器內部注入冷水，冷水與換熱管道內的熱風進行熱交換，熱風中的熱能交換到冷水中，使得冷水升溫后并從熱水出口排出；熱空氣經過熱交換后變冷從冷風出口排出；冷空氣通過一級除濕轉輪再生區出風側的出風管排出。

　　綜上所述，本實用新型結構原理簡單，能夠?qū)崿F(xiàn)對潮濕空氣的吸濕干燥，且能夠有效的回收余熱，從而達到節約能源的目的。

　　盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
